全球首款支持低轨安全定位授时信号体制的Ka导航模拟器，低轨导航终端产品研发、生产和入网认证测试首选。

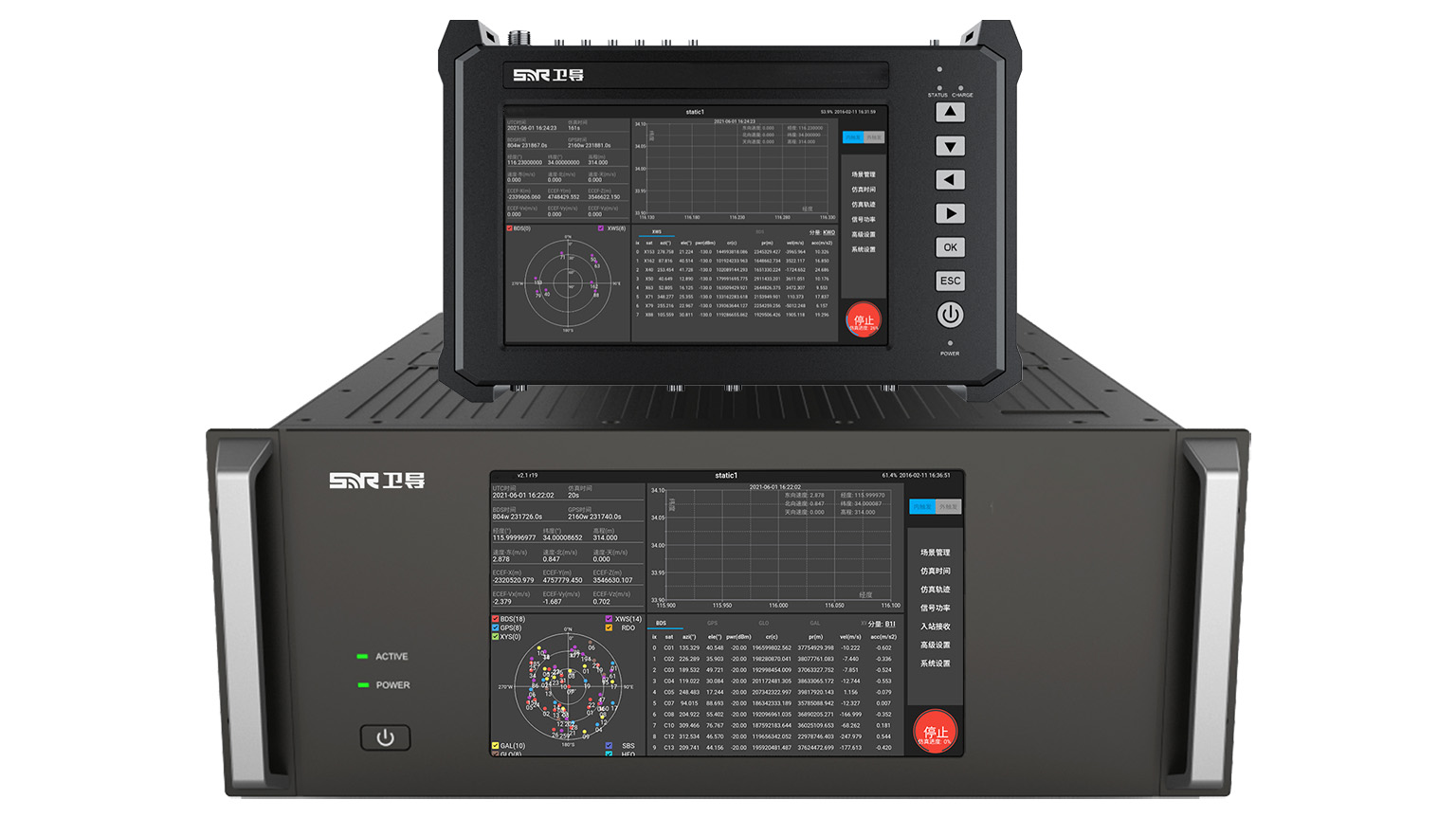

iPNT K2低轨K频段导航信号模拟器是全球首款专门设计用于仿真卫星互联网Ka宽带导航信号的信号发生器，具备卫星互联网星座仿真功能、定位授时电文信息与信号仿真功能，支持仿真不少于492颗LEO卫星，并支持与GNSS全球卫星导航星座模拟器无缝级联使用。
iPNT K2低轨K频段导航信号模拟器采用经过充分验证成熟稳定的产品架构，充分继承了GNSS模拟器的关键技术，为系统体制验证、卫星载荷测试、地面终端研发及测试验证提供精确保障，并能为卫星互联网导航系统的性能评估、标准符合性验证和系统优化提供强有力的支撑。
全球首款支持低轨安全定位授时信号体制的Ka导航模拟器，低轨导航终端产品研发、生产和入网认证测试首选。
高频段仿真能力：支持低轨Ka频段宽带导航信号仿真，具备卫星互联网星座仿真功能，定位授时电文信息与信号仿真功能。
级联仿真扩展性：具备与GNSS全球卫星导航星座模拟器级联仿真功能，增强仿真应用的灵活性和广度。
全面场景仿真：仿真低轨星座运行场景，包括卫星星座布局、时间差分TGD、地球自转效应、相对论效应以及钟差等关键数据。
环境效应仿真：实现地面和空间载体电离层延迟、对流层延迟及电离层闪烁效应的高精度仿真。
远程操控与数据交互：设备配备标准网口等数据接口，支持远程控制指令的发送和接收，便于自动化测试和远程操作。
物理信道特性仿真：支持仿真各种物理信道的特征参数，提升信号仿真的真实性和有效性。
可扩展测评系统：可扩展测评系统，支持终端模拟验证、联调测试，包括配置管理、控制指令、数据上报和测试案例调用等。
高精度时钟同步：采用高精度驯服原子钟技术，确保仿真信号的时钟精度，满足高精度导航需求。
信号处理算法：内置高效信号处理算法，能够实时生成复杂信号模型，模拟真实导航信号。
自定义仿真场景：提供简洁、直观的用户界面，允许用户自定义仿真场景和参数，满足特定测试需求。
技术升级兼容性：产品考虑了未来技术发展，具备GNSS和低轨体制的升级演进功能，确保设备技术状态长期领先。
兼容性与扩展性：产品考虑了未来能力扩展，支持扩展多种低轨星座架构和新型信号体制的仿真。全球首款支持低轨安全定位授时信号体制的Ka导航模拟器，低轨导航终端产品研发、生产和入网认证测试首选。
|
星座模拟能力 |
|
|
系统星座 |
信号分量 |
|
卫星互联网（Ka频段） |
低轨安全定位授时信号 |
|
仿真信号规模 |
|
|
星座卫星数量 |
≥492颗 |
|
卫星通道数量 （同时可见卫星） |
低轨卫星 ≥30颗，BDS、GPS、GLONASS、Galileo >16颗 |
|
多径通道数量 |
BDS、GPS、GLONASS、Galileo每频点不少于4路 |
|
信号动态 |
||
|
仿真高程 |
≥8000km |
|
|
速度 |
≥80000m/s |
|
|
加速度 |
≥5000m/s2 |
|
|
加加速度 |
≥8000m/s3 |
|
|
信号质量 |
||
|
伪距精度 |
0.01m |
|
|
伪距变化率精度 |
0.005m/s |
|
|
通道间一致性 |
≤0.3ns |
|
|
相位噪声 |
-75dBc/Hz@100Hz -80dBc/Hz@1kHz -85dBc/Hz@10kHz -90dBc/Hz@100kHz |
|
|
杂波抑制 |
≤-50dBc |
|
|
谐波抑制 |
≤-40dBc |
|
|
10MHz时钟信号 |
||
|
输入幅度 |
7±2dBm |
|
|
输出幅度 |
7±2dBm |
|
|
信号阻抗 |
50±10Ω |
|
|
输出频率稳定度 |
≤5×10-11@1s |
|
|
1PPS秒脉冲信号 |
||
|
输入幅度 |
TTL 5V@1MΩ |
|
|
输入脉宽 |
20us |
|
|
输出脉宽 |
20us±1us |
|
|
输出幅度 |
TTL 5V@1MΩ 2.5V@50Ω |
|
|
阻抗 |
1MΩ或50Ω |
|
|
信号电平 |
||
|
电平输出范围 |
HRF：-30dBm～-90dBm |
|
|
LRF：-90dBm～-150dBm |
||
|
电平调节步进 |
0.1dB |
|
|
电平准确度 |
≤0.5dB |
|
|
物理特性 |
||
|
尺寸重量 |
便携式产品:334mm(L)x213mm(w) x 79mm(H)；<4Kg 触控显示屏 10.1英寸 TFT-LCD |
|
|
上架式尺寸:<635mm(L)x482.6mm(W)x117.8mm(H)；<25Kg |
||
|
电源参数 |
||
|
便携式产品 |
适配器参数 输入:AC100V~240V,50Hz/60Hz,2A 输出: DC19V,6.32A,120W |
|
|
运行功耗≤45W，电池续航 >2h |
||
|
上架式产品 |
适配器参数 输入:AC100V~240V,50Hz/60HZ |
|
|
运行功耗<100W |
||
全球首款支持低轨安全定位授时信号体制的Ka导航模拟器，低轨导航终端产品研发、生产和入网认证测试首选。
