全面覆盖北斗二号RDSS用户终端标准的闭环测试系统，出众的多入站并行测试能力，提升入网认证、质量检定与产线测试效率。
RTS7000系列RDSS卫星信号模拟器具备北斗二号RDSS短报文出站信号模拟与用户设备入站信号接收处理功能，支持单台RDSS用户设备在有线和无线模式下的闭环自动测试评估，包括发射信号EIRP值及频率准确度、误码率、双向零值、首次捕获时间、失锁重捕时间、指挥兼收、位置报告、定位通信功能等。

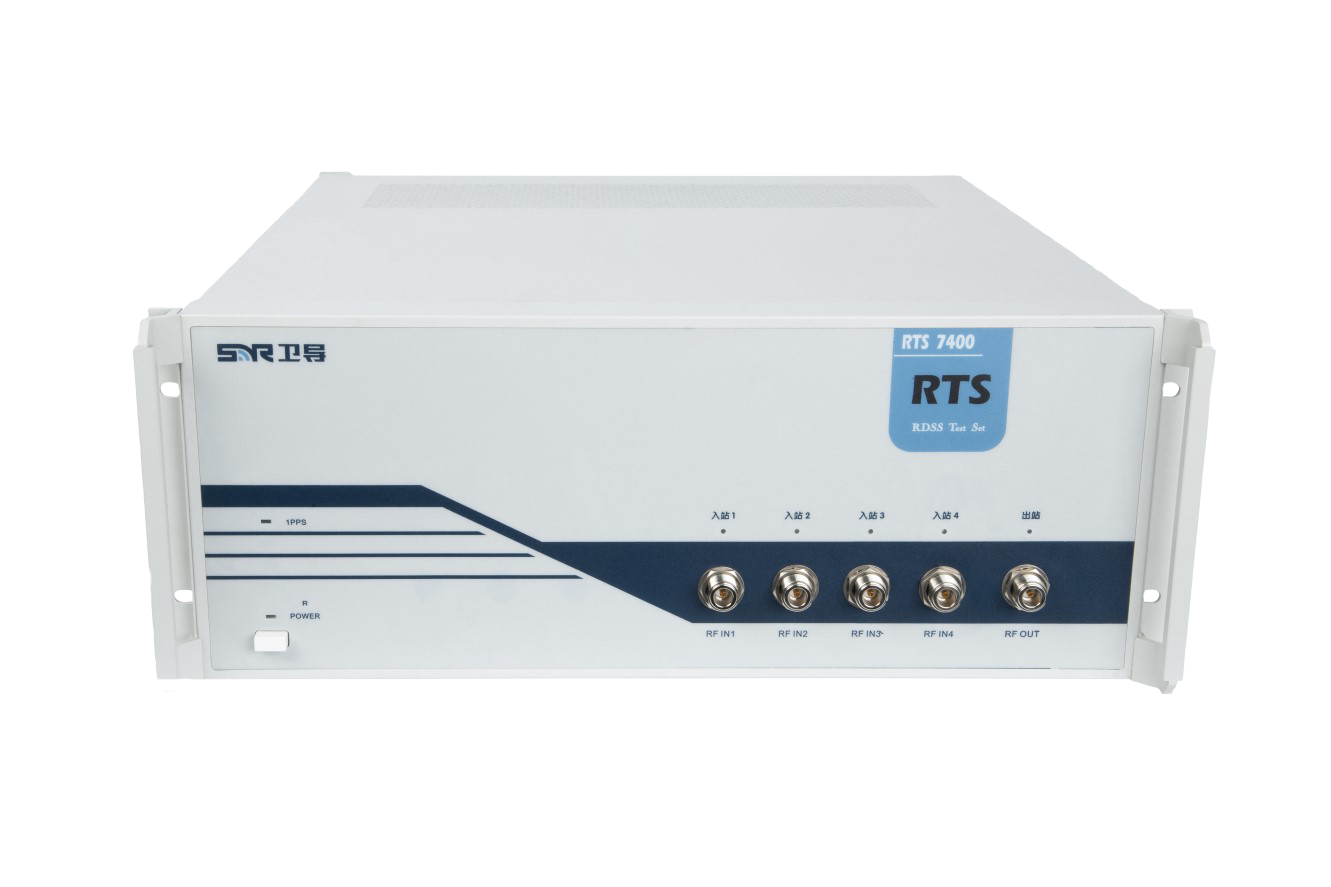

RTS7400产品能同时支持4台RDSS用户设备并行测试，RTS7800产品能同时支持8台RDSS用户设备并行测试，满足批量化检测测试需求，适用于生产型单位和检测认证机构。
全面覆盖北斗二号RDSS用户终端标准的闭环测试系统，出众的多入站并行测试能力，提升入网认证、质量检定与产线测试效率。
支持北斗二号RDSS出站信号模拟发射与入站信号接收处理功能。
支持模拟生成北斗二号GEO卫星RDSS出站S频段信号。
支持RDSS用户设备信息加解密测试功能（用户机使用测试卡）。
兼容北斗二号RDSS用户设备数据接口协议，可控制RDSS用户设备工作并监测工作状态。
支持对北斗RDSS用户设备突发的北斗二号RDSS入站信号进行接收处理，具备对入站信号的捕获、跟踪、测距与数据解调功能，包括入站信息内容、入站信号功率、多普勒测量等。
支持用户机30多项性能指标在无线和有线模式下的自动化测试，测试项目覆盖定位总站的测试大纲要求。
具备RDSS/BD2用户机数据接口，可实现功能及性能指标自动测试，并生成测试结果报表。
具备扩展升级多用户RDSS闭环测试系统的能力，可支持1~8台RDSS用户设备并行入站测试。全面覆盖北斗二号RDSS用户终端标准的闭环测试系统，出众的多入站并行测试能力，提升入网认证、质量检定与产线测试效率。
|
产品型号 |
|||||
|
产品型号 |
RTS7000 |
RTS7400 |
RTS7800 |
||
|
入站通道数量 |
1个 |
4个 |
8个 |
||
|
星座模拟能力 |
|||||
|
系统星座 |
频段 |
信号频率 |
|||
|
BDS |
S |
2491.75MHz±4.08MHz |
|||
|
L |
1615.68MHz±4.08MHz |
||||
|
仿真信号规模 |
|||||
|
卫星数量 |
5颗（GEO卫星） |
||||
|
波束数量 |
10波束（每颗卫星2个波束） |
||||
|
信号动态 |
|||||
|
相对速度 |
≥120000m/s |
||||
|
相对加速度 |
≥8000m/s2 |
||||
|
相对加加速度 |
≥10000m/s3 |
||||
|
信号精度 |
|||||
|
伪距精度 |
≤0.05m |
||||
|
伪距变化率精度 |
≤±0.005m/s |
||||
|
载波相位精度 |
±0.001m(载波0.01周) |
||||
|
信号质量 |
|||||
|
杂波抑制 |
≤-50dBc |
||||
|
谐波抑制 |
≤-40dBc |
||||
|
信号电平 |
|||||
|
出站信号功率 |
-135dBm～-45dBm |
||||
|
准确度 |
≤0.5dB |
||||
|
入站信号功率 |
-35dBm～+45dBm |
||||
|
入站信号 |
|||||
|
入站信号多普勒范围 |
±6kHz |
||||
|
入站信号功率检测准确度 |
≤0.5dB |
||||
|
最高可接受入站信号频度 |
1次/秒 |
||||
|
入站信号测距精度 |
≤1ns（1δ） |
||||
|
物理和电气性能 |
|||||
|
整机尺寸 |
标准4U高度19英寸上架机箱，≤560mm×485mm×145mm（L×W×H） |
||||
|
整机重量 |
≤25kg |
||||
|
电源、功耗 |
220V交流（频率50/60Hz）、≤300W |
||||
|
|
|
|
|
|
|
| 仿真信号规模 | |
| 卫星通道数量 | |
| 多径信号数量 | |
| 信号精度 | |
| 伪距精度 | |
| 伪距变化率精度 | |
| 通道一致性 | |
| 信号动态 | |
| 仿真高程 | |
| 相对速度 | |
| 相对加速度 | |
| 相对加加速度 | |
| 外部轨迹实时性 | |
| 信号延迟 | |
| 数据更新率 | |
| 信号质量 | |
| 杂波抑制 | |
| 谐波抑制 | |
| 信号电平 | |
| 电平调节范围 | |
| 电平调节步进 | |
| 物理和电气性能 | |
| 整机尺寸 | |
| 整机重量 | |
| 电源、功耗 | |
RTS7000系列RDSS卫星信号模拟器
