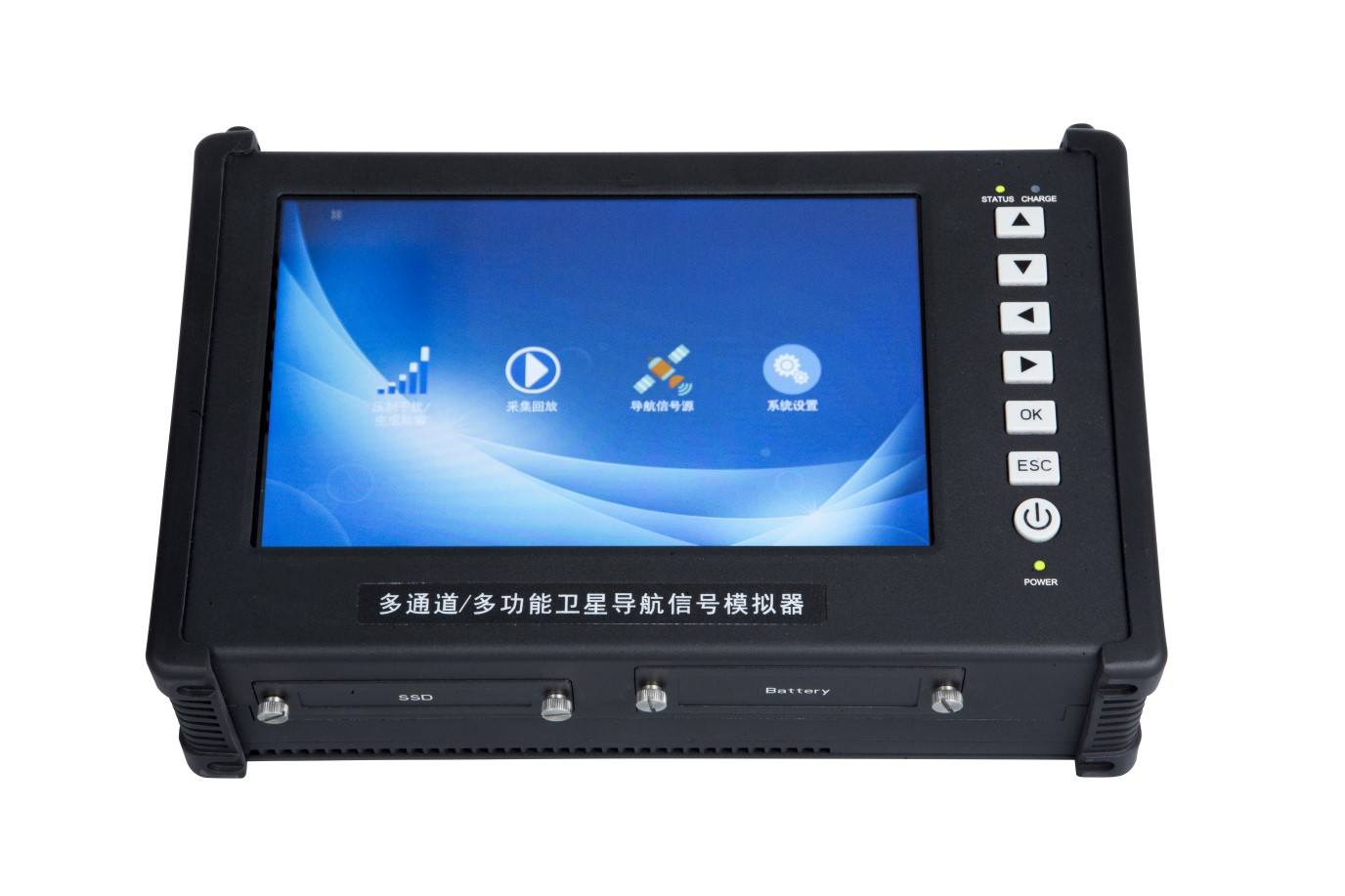

功能设计全面、仿真要素齐全的小型便携式卫星导航模拟器，适用室外实星模拟、快速导航信号验证和外场检修测试等多类应用场景。

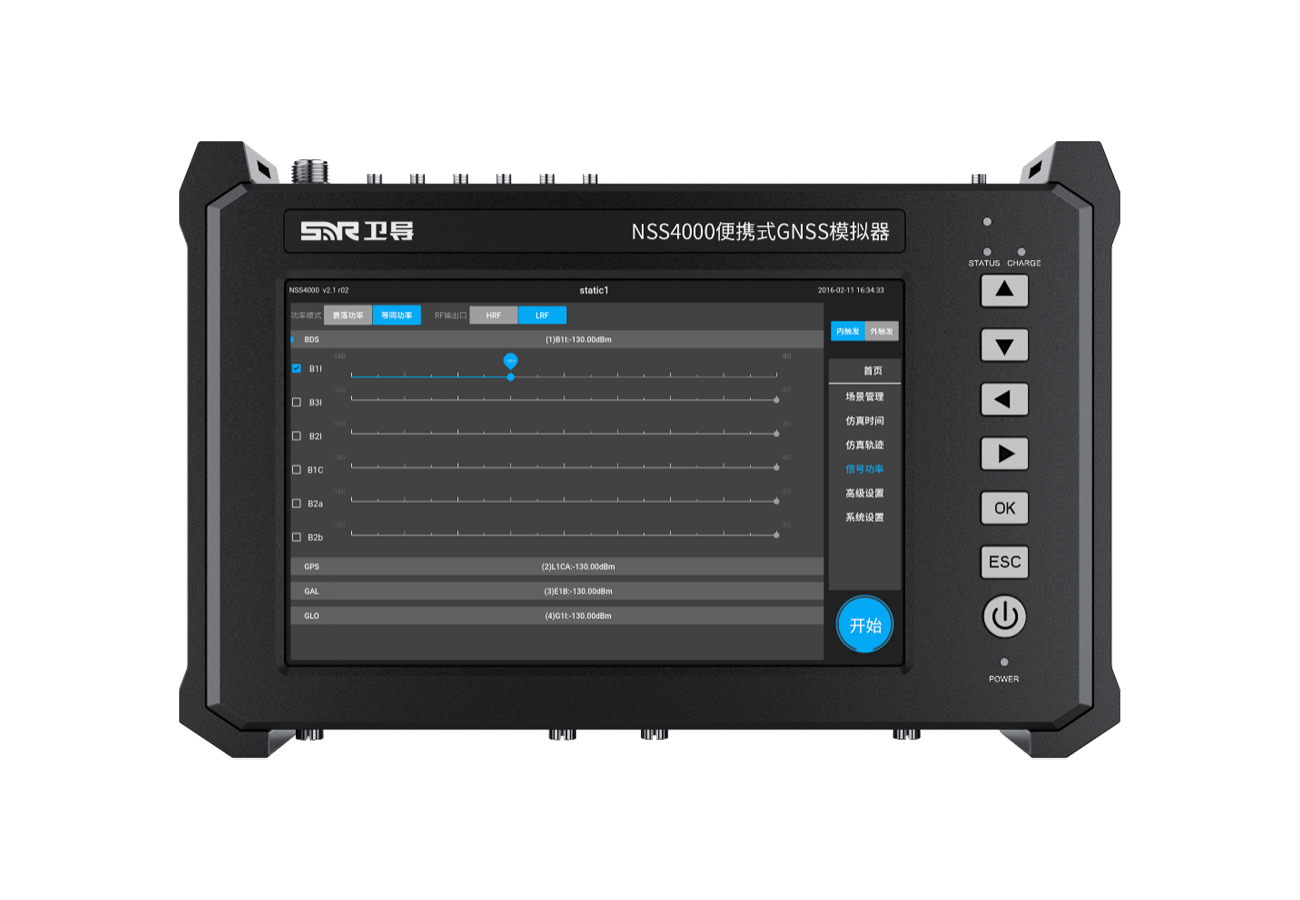

NSS4000 便携式GNSS模拟器采用嵌入式高性能 GPU 仿真计算平台,其专用的 SDR 架构可灵活配置，同时输出多系统多频点导航卫星信号,支持 BDS、GPS、GLONASS、Galileo 等多种卫星导航系统星座及民用频点。设备内置高稳定驯服时钟模块，能够实现外场环境卫星导航信号模拟。
NSS4000 支持多种动态和静态场景的配置，用户通过软件设置仿真时间、位置、状态、星座信号频点、功率调节等参数,还能实时导入外部轨迹进行仿真。
功能设计全面、仿真要素齐全的小型便携式卫星导航模拟器，适用室外实星模拟、快速导航信号验证和外场检修测试等多类应用场景。
支持BDS、GPS、GLONASS、Galileo,可同时输出多个频点导航信号。
具备动态和静态场景模拟,支持典型轨迹、自定义轨迹、外部载入轨迹和实时轨迹。
内置高稳定驯服时钟,可与真实卫星星历和时间同步。
支持多种典型场景库,支持用户自定义修改,可实现场景化测试。
主动和被动授时功能,可外部输入或输出时间基准信号(10MHz、1PPS)进行同步。
开放远程接口协议，支持用户开发上位机实现指令控制。
软件采用直观的图形化界面,操作简便,用户体验友好。
产品采用10.1英寸触控屏。功能设计全面、仿真要素齐全的小型便携式卫星导航模拟器，适用室外实星模拟、快速导航信号验证和外场检修测试等多类应用场景。
|
星座模拟能力 |
||
|
系统星座 |
频段 |
信号分量 |
|
BDS |
B1 |
B1I、B1C |
|
B2 |
B2I、B2a、B2b |
|
|
B3 |
B3I |
|
|
GPS |
L1 |
L1CA、L1C、L1P |
|
L2 |
L2C、L2P |
|
|
L5 |
L5 |
|
|
GLONASS |
L1 |
L1、L1OC |
|
L2 |
L2 |
|
|
L3 |
L3OC |
|
|
Galileo |
E1 |
E1 |
|
E5 |
E5a、E5b |
|
|
E6 |
E6 |
|
|
仿真信号规模 |
||
|
卫星通道数量 (同时可见卫星) |
BDS、GPS、GLONASS、Galileo ≥16颗/频点 |
|
|
多径通道数量 |
每频点不少于4路 |
|
|
信号精度 |
||
|
伪距精度 |
≤0.01m |
|
|
伪距变化率精度 |
≤0.005m/s |
|
|
通道一致性 |
≤0.3ns |
|
|
信号动态 |
||
|
仿真高程 |
≥8000km |
|
|
相对速度 |
≥80000m/s |
|
|
相对加速度 |
≥5000m/s2 |
|
|
相对加加速度 |
≥8000m/s3 |
|
|
信号质量 |
||
|
相位噪声 |
≤-75dBc/Hz@100Hz ≤-80dBc/Hz@1kHz ≤-85dBc/Hz@10kHz ≤-90dBc/Hz@100kHz |
|
|
杂波抑制 |
≤-50dBc |
|
|
谐波抑制 |
≤-40dBc |
|
|
10MHz时钟信号 |
||
|
输入幅度 |
7±2dBm |
|
|
输出幅度 |
7±2dBm |
|
|
信号阻抗 |
50Ω |
|
|
输出频率稳定度 |
≤6×10-12@1s |
|
|
1PPS秒脉冲信号 |
||
|
输入幅度 |
TTL 5V@1MΩ |
|
|
输出幅度 |
TTL 5V@1MΩ 2.5V@50Ω |
|
|
输入脉宽 |
20us |
|
|
输出脉宽 |
20us±1us |
|
|
阻抗 |
1MΩ或50Ω |
|
|
电平参数 |
||
|
电平输出范围 |
HRF -20dBm～-100dBm |
|
|
LRF -80dBm～-160dBm |
||
|
电平调节步进 |
0.1dB |
|
|
电平准确度 |
≤0.5dB |
|
|
物理特性 |
||
|
整机尺寸 |
334mmx213mmx79mm（L×W×H） |
|
|
整机重量 |
≤4.0Kg |
|
|
触控显示屏 |
10.1英寸 TFT-LCD |
|
|
电源参数 |
||
|
适配器参数 |
输入 AC100V～240V，50Hz/60Hz，2A 输出 DC19V，6.32A，120W |
|
|
整机功耗 |
运行功耗 ≤45W |
|
|
电池续航 |
≥2h |
|
| 仿真信号规模 | |
| 卫星通道数量 | |
| 多径信号数量 | |
| 信号精度 | |
| 伪距精度 | |
| 伪距变化率精度 | |
| 通道一致性 | |
| 信号动态 | |
| 仿真高程 | |
| 相对速度 | |
| 相对加速度 | |
| 相对加加速度 | |
| 外部轨迹实时性 | |
| 信号延迟 | |
| 数据更新率 | |
| 信号质量 | |
| 杂波抑制 | |
| 谐波抑制 | |
| 信号电平 | |
| 电平调节范围 | |
| 电平调节步进 | |
| 物理和电气性能 | |
| 整机尺寸 | |
| 整机重量 | |
| 电源、功耗 | |
功能设计全面、仿真要素齐全的小型便携式卫星导航模拟器，适用室外实星模拟、快速导航信号验证和外场检修测试等多类应用场景。
