转发信号频段

BDS

B1、B3，覆盖全部信号分量

GPS

L1、L2，覆盖全部信号分量

支持扩展GNSS或低轨卫星星座信号频段。

转发信号性能

接收波束数量

不少于14个

接收波束增益

接收波束增益 22~24dBi(抛物面天线)

不低于20dBi(相控阵天线)

接收波束角度范围

方位0°~360°可调整

俯仰15°~90°可调整

转发链路时延

不大于1ms

时延控制精度

不大于1ns

时延控制范围

不小于100ms

拒止信号性能

信号类型

单音、多音、扫频、脉冲、调幅、调频、白噪声、数字调制及组合干扰

最大信号带宽

50MHz

信号路数

可选3、4、7、8路及以上非相干信号拒止模块,可有效抑制或阻断多阵元天线对卫星信号的接收

信号类型参数

单频：固定单频，支持所有干扰信号频段

调幅（AM）：调制信号可为正弦、锯齿波、三角波，频率范围0.1Hz~100kHz

调频（FM）：最大调制频偏±1MHz，调制信号可为正弦波、锯齿波、三角波，频率范围0.1Hz~100kHz

噪声调制：1MHz~25MHz带宽（1/2/5/10/15/20/25MHz可选）

脉冲：开关比大于75dB，重复周期2us~30s

扫频：

扫频信号类型：扫描调制信号的类型，支持三角波、锯齿波

信号频率：信号中心频率f0可设置

数字调制：

信号调制类型：BPSK、QPSK、OQPSK、16QAM

信号PN码：PN9, PN11, PN15, PN20, PN23

信号滤波器：升余弦、矩形、高斯

单个频点模式下,带宽可选该频点的 0.1倍、0.2倍、0.5倍;单频点物理通道模式下,另增加 1倍带宽选项。

信号电平

电平输出范围

-70dBm~+5dBm

电平调节步进

0.5dB

电平准确度

≤0.5dB

生成式信号性能

生成信号参数

位置：设置参数为纬度、经度、高度、功率

轨迹：设置参数为轨迹样式（含相应参数）、功率

直线轨迹：初始位置（纬度、经度、高度）、初始速度（东向速度、北向速度及天向速度）

圆周轨迹：半径、切速度、运动方向

生成信号通道

每频点不少于12个

时间同步精度

≤50ns

电源参数

电源

AC100V~240V 50/60Hz

功耗

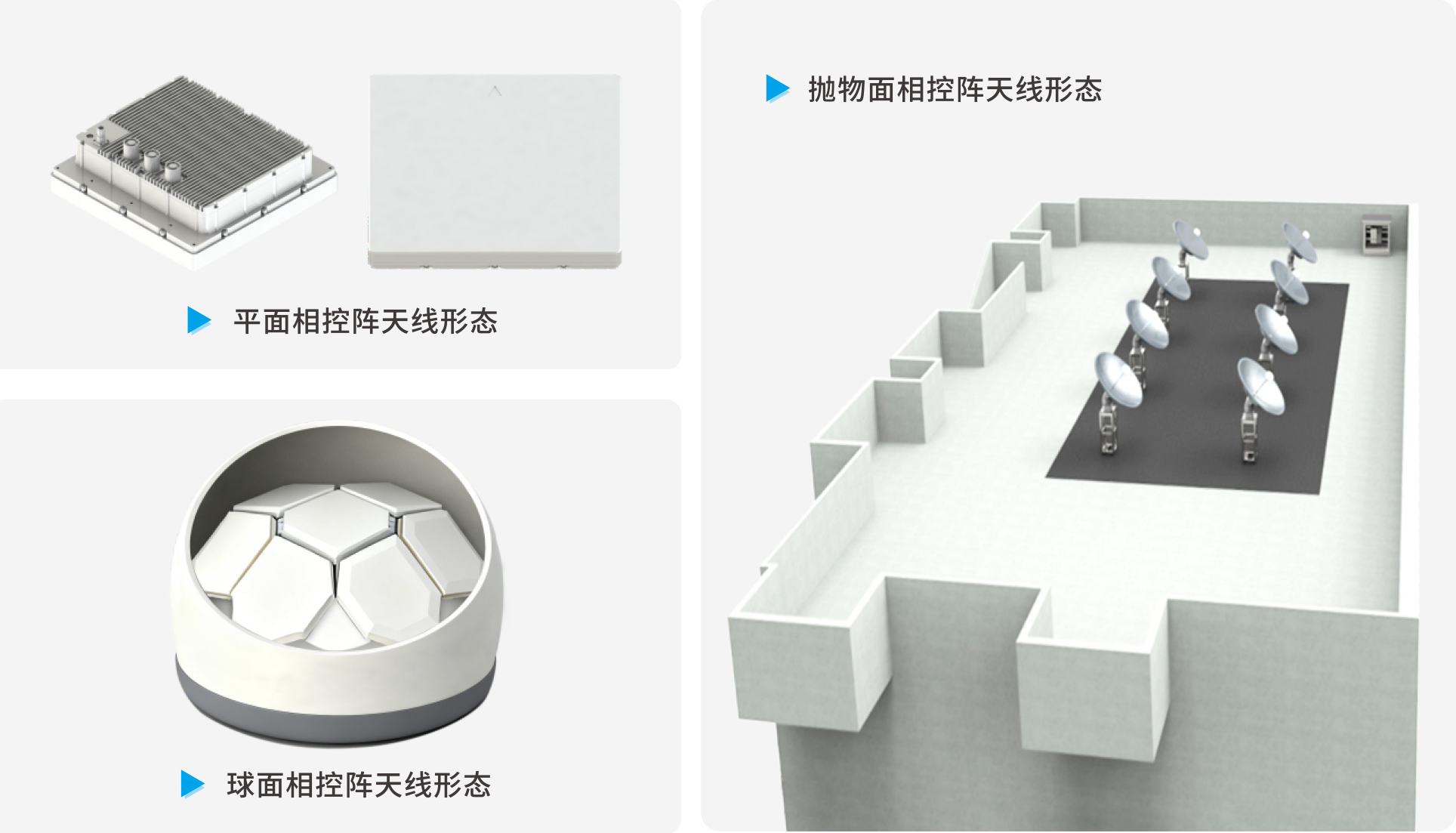

平面相控阵方案≤200W

抛物面相控阵方案≤820W

球面相控阵方案≤ 400W
