具有便携小型化、轻量化、简洁操作、易于维护等特点。适用于外场条件下导航接收机的检测、维护和故障排查等，广泛应用于军事、航空、航海、交通、电力、物联网等领域。

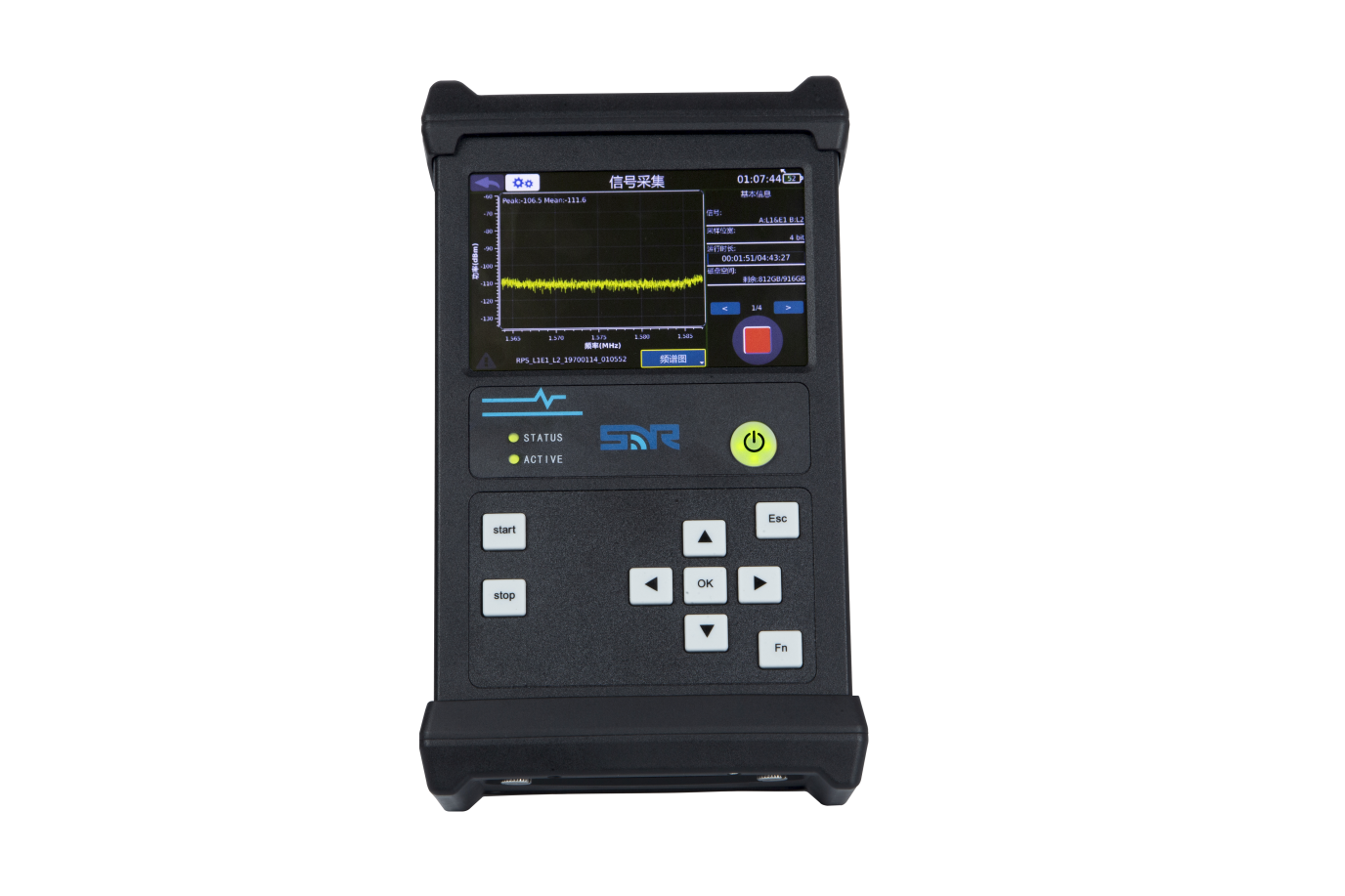

RPS2000便携式卫星导航信号采集回放仪是一款轻便的GNSS信号采集与回放系统，既可以在固定或移动的外场环境中实时采集单个或多个射频信号，还可录制标准的GNSS模拟器仿真生成的导航信号，是能够真实的记录和回放卫星信号的最小完整解决方案。
RPS2000具有便携小型化、轻量化、简洁操作、易于维护等特点，整机重量（含电池）1.9kg，内置电池可连续采集回放4小时，硬盘采用可拔插设计，单块硬盘最大支持4TB容量，可满足单通道持续录制20小时。适用于外场条件下导航接收机的检测、维护和故障排查等，广泛应用于军事、航空、航海、交通、电力、物联网等领域。
具有便携小型化、轻量化、简洁操作、易于维护等特点。适用于外场条件下导航接收机的检测、维护和故障排查等，广泛应用于军事、航空、航海、交通、电力、物联网等领域。
支持I/Q信号量化位数2bit、4bit、8bit可选，高达90MHz的采集带宽。
提供特殊的测试场景库，包括正负闰秒、跳秒、周翻转、时间拉偏和伪距固定等。
支持多台设备级联同步采集/回放，实现全导航频段信号的采集与回放。
支持图形化显示功能，可显示信号频谱、可视卫星和信号载噪比。
具备信号采集状态实时监测与显示功能，设备内置GNSS模块，能在线实时监测导航信号状态。
采用便携操作设计，无需外接PC、鼠标等，即可正常采集或回放。
具备5寸电容屏幕和操作系统，支持手动触摸和按键控制采集/回放。
具备数据导入/导出功能，能够将数据文件从PC端导入或从设备端导出至PC。
支持BDS/GPS/GLONASS/Galileo系统两个频段（如B1/L1/G1/E1为同1个频段）信号的同步采集与回放。
可以在指定文件的任意起始位置开始回放，回放过程中可以在任意时刻停止。具有便携小型化、轻量化、简洁操作、易于维护等特点。适用于外场条件下导航接收机的检测、维护和故障排查等，广泛应用于军事、航空、航海、交通、电力、物联网等领域。
|
录制回放信号频点 |
|
|
BDS |
B1、B2、B3、RDSS-S、RDSS-L |
|
GPS |
L1、L2、L5 |
|
GLONASS |
L1、L2、L3 |
|
Galileo |
E1、E5、E6 |
|
NAVIC |
L5 |
|
QZSS |
L1、L2、L5 |
|
RF射频通道数目 |
|
|
信号录制通道 |
2个（可独立设置） |
|
信号回放通道 |
2个 |
|
信号录制 |
|
|
输入信号功率 |
-80dBm～-30dBm |
|
通道增益 |
20dB~70dB可调节 |
|
录制信号带宽 |
4.6875/9.375/18.75/23.4375/37.5/46.875/62.5/93.75MHz可设置 |
|
I/Q量化位数 |
2bit、4bit、8bit可设置 |
|
信号回放 |
|
|
输出信号功率 |
-80dBm～-30dBm |
|
功率调节范围 |
50dB |
|
功率调节步进 |
1dB |
|
带内杂散 |
≤-45dBc |
|
谐波抑制 |
≤-40dBc |
|
10MHz时钟信号 |
|
|
输入幅度 |
6±2dBm |
|
输出幅度 |
5～7dBm |
|
信号阻抗 |
50±10Ω |
|
输出频率稳定度 |
≤8.0×10-11@1s |
|
1PPS秒脉冲信号 |
|
|
脉冲宽度 |
10us±1us |
|
信号幅度 |
≥3V |
|
信号阻抗 |
50±10Ω |
|
存储性能 |
|
|
磁盘存储容量 |
默认1TB SSD，可选2TB、4TB SSD，支持硬盘拔插更换 |
|
磁盘读写速率 |
≥120 MB/s |
|
磁盘存储时长 |
≥4h（4bit@62MHz，1T容量） |
|
物理特性 |
|
|
整机尺寸 |
≤230mm（长）×140mm（宽）×70mm（高） |
|
整机重量 |
≤2kg |
|
电源功耗 |
|
|
供电电压 |
200V~240V/AC，50Hz~60Hz（电源适配器） |
|
整机功耗 |
≤30W |
|
续航时间 |
≥4h（内置电池） |
| 仿真信号规模 | |
| 卫星通道数量 | |
| 多径信号数量 | |
| 信号精度 | |
| 伪距精度 | |
| 伪距变化率精度 | |
| 通道一致性 | |
| 信号动态 | |
| 仿真高程 | |
| 相对速度 | |
| 相对加速度 | |
| 相对加加速度 | |
| 外部轨迹实时性 | |
| 信号延迟 | |
| 数据更新率 | |
| 信号质量 | |
| 杂波抑制 | |
| 谐波抑制 | |
| 信号电平 | |
| 电平调节范围 | |
| 电平调节步进 | |
| 物理和电气性能 | |
| 整机尺寸 | |
| 整机重量 | |
| 电源、功耗 | |
