一款多系统全频段GNSS信号采集回放仪，高保真录制和回放GNSS导航卫星信号，适配固定/移动外场及标准模拟器，多领域及无信号环境导航测试广泛应用降本提速。

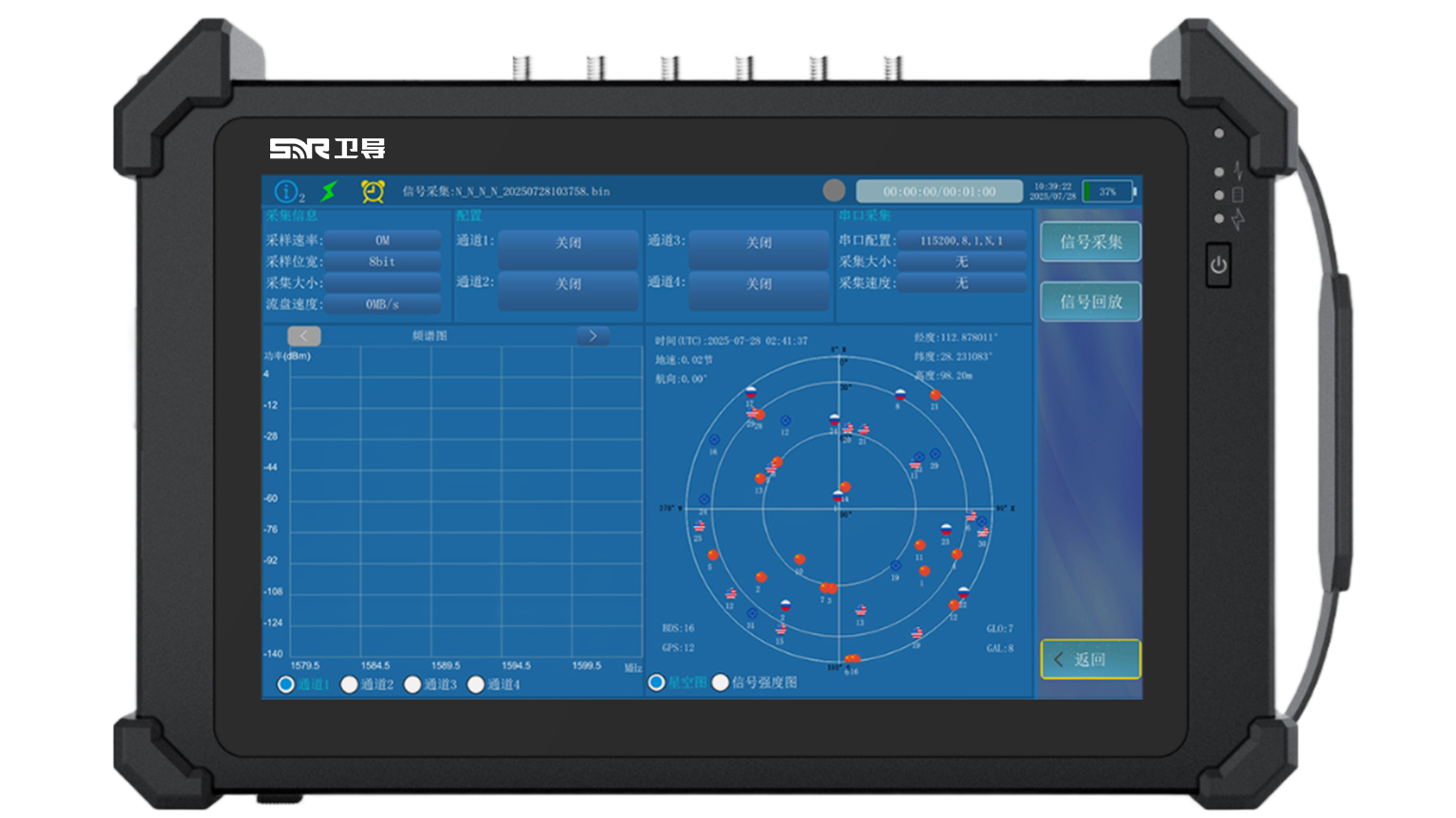

RPS4000是一款全频段GNSS信号记录与回放仪，支持实时录制4个独立RF通道的GNSS射频信号，既可以在固定或移动的外场环境中实时录制，也可录制标准 GNSS模拟器仿真生成的信号，包括BDS、GPS、GLONASS、Galileo、SBAS、NavIC和QZSS。适用于外场测试和实验数据采集与分析，能有效减少现场实验次数，缩短外场实验时间，降低研发费用，加快产品的研发速度，缩短研发周期。
RPS4000 能够高保真的录制和回放GNSS导航卫星信号，广泛应用于跑车路测、汽车测试、RTK测试、手机测试、生产线测试、导航芯片和模组测试，以及其他无GNSS信号覆盖环境下的导航测试领域。
一款多系统全频段GNSS信号采集回放仪，高保真录制和回放GNSS导航卫星信号，适配固定/移动外场及标准模拟器，多领域及无信号环境导航测试广泛应用降本提速。
支持BDS、GPS、GLONASS、Galileo等全星座多频点信号的同步采集能力。
支持BDS RDSS-S出站信号和RDSS Lf0-Lf4入站信号的采集与回放功能采集数据可直接存储至DAS(直连存储)或NAS(网络附加存储)。
支持从DAS/NAS直接回放,满足大容量及分布式存储需求。
通过千兆以太网接口实现实时数据流采集,实现数字射频前端功能。
支持PC端上位机软件控制、设备本地触控屏操作和基于TCP/IP 协议的远程控制。一款多系统全频段GNSS信号采集回放仪，高保真录制和回放GNSS导航卫星信号，适配固定/移动外场及标准模拟器，多领域及无信号环境导航测试广泛应用降本提速。
|
记录回放信号频点 |
|
|
BDS |
B1、B2、B3、RDSS-S、RDSS-L |
|
GPS |
L1、L2、L5 |
|
GLONASS |
L1、L2、L3 |
|
Galileo |
E1、E5 |
|
NAVIC |
L5 |
|
QZSS |
L1、L2、L5 |
|
SBAS |
WAAS、MSAS、EGNOS、GAGAN、SDCM |
|
RF射频通道数目 |
|
|
信号录制通道 |
4个（RF通道中心频率可选择） |
|
信号回放通道 |
4个 |
|
信号录制 |
|
|
电平输入范围 |
-80dBm～-30dBm |
|
增益调节范围 |
20dB~70dB |
|
录制信号带宽 |
最大支持50MHz |
|
I/Q量化位数 |
2bit、4bit、8bit、16bit可设置 |
|
信号回放 |
|
|
衰减调节范围 |
0dB～80dB |
|
衰减调节步进 |
0.5dB |
|
带内杂散 |
≤-40dBc |
|
谐波抑制 |
≤-40dBc |
|
10MHz时钟信号 |
|
|
输入幅度 |
7±2dBm |
|
输出幅度 |
7±2dBm |
|
信号阻抗 |
50Ω |
|
1PPS秒脉冲信号 |
|
|
输入幅度 |
TTL 5V@1MΩ |
|
输入脉宽 |
20us |
|
输出脉宽 |
20us±0.2us |
|
输出幅度 |
TTL 5V@1MΩ 2.5V@50Ω |
|
阻抗 |
1MΩ或50Ω |
|
存储性能 |
|
|
磁盘存储容量 |
标配4TB SSD，可选8TB SSD，可选NAS服务器 |
|
磁盘读写速率 |
≥200 MB/s |
|
磁盘存储时长 |
>20h（单通道4bit@50MHz, 2T容量） |
|
物理特性 |
|
|
整机尺寸 |
≤307mm×205mm×80mm（L×W×H） 含防撞保护套，不包含连接器和背带 |
|
整机重量 |
≤3.5Kg |
|
电源功耗 |
|
|
适配器参数 |
输入:AC100V～240V，50Hz/60Hz，2A 输出:DC19V，6.32A，120W |
|
整机功耗 |
运行功耗:≤50W；充电运行功耗:≤90W(max) |
|
电池续航 |
≥2h |
一款多系统全频段GNSS信号采集回放仪，高保真录制和回放GNSS导航卫星信号，适配固定/移动外场及标准模拟器，多领域及无信号环境导航测试广泛应用降本提速。
